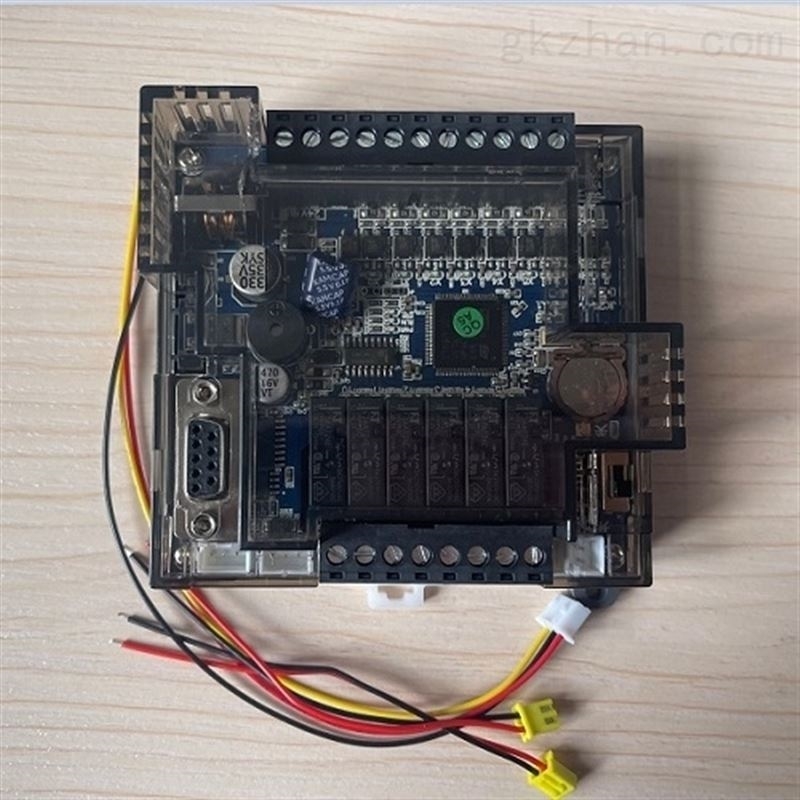

PLC工控板是一种专用于工业自动化控制的核心硬件设备，广泛应用于制造业、能源、交通、水处理、楼宇自动化等领域。其主要功能是通过接收来自传感器、按钮、开关等输入设备的信号，依据用户预先编写的程序进行逻辑运算、定时、计数、数据处理等操作，并输出控制指令驱动执行机构（如电机、电磁阀、指示灯等），从而实现对生产过程的自动控制。
通常由中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源模块及通信接口等组成。其设计强调高可靠性、抗干扰能力和长期稳定运行，能在高温、高湿、强电磁干扰等恶劣工业环境中正常工作。现代PLC支持多种编程语言，如梯形图（LAD）、指令表（IL）、结构化文本（ST）等，便于工程师快速开发和调试控制程序。
1、安装与固定
环境要求：安装位置需远离强振动源，环境温度保持在0-55℃，相对湿度低于85%（无凝露）。若存在粉尘或腐蚀性气体，需配备密封柜或防尘罩。
固定方式：模块式PLC应使用导轨固定，确保稳定性；控制柜上下预留至少100mm散热空间，模块间隔不低于30mm，高温环境可加装散热风扇或空调。
防干扰措施：与变频器、大功率电机等设备保持至少200mm距离，必要时加装屏蔽层或滤波器；信号线与动力线分槽布线，动力电缆（≥400V）与信号线间距保持30cm以上，交叉时采用直角布局。
2、接线与供电
电源配置：根据型号选择交流（AC220V）或直流（DC24V）供电，推荐使用隔离电源供电，避免负载突变引起电压波动；输入电路需加装熔断器或断路器保护。
输入输出接线：
输入模块：所有输入点共用一个公共端（COM），需注意外部设备触点类型（常开/常闭）对应的梯形图逻辑差异；多组输入模块需按组别严格区分接线。
输出模块：通过内部继电器触点控制负载，COM端与负载间串联保护电路（如熔断器）；NPN/PNP型输出需匹配极性，避免信号反向。
屏蔽与抗干扰：模拟量信号线采用双绞屏蔽线传输，远离动力线敷设，末端加终端电阻抑制信号反射；屏蔽层在PLC侧接地，避免形成地环路。
3、扩展模块配置
兼容性检查：扩展模块需与现有系统兼容，包括电气连接、通信协议和软件支持；扩展时优先选择带电源的扩展模块或独立电源模块，确保机型统一以简化备件管理。
接线测试：完成接线后，逐步上电测试，观察系统反应，确保无异常后再投入正常运行。
